오토캐드AutoCAD 도면용 기본 인쇄 설정방법 및 PDF로 파일 저장 방법.

드럼블입니다.

잊을만하면 돌아오는 오토캐드AutoCad 기초 시간입니다.



회사생활을 하다보면, 오토캐드 프로그램이 없는 상사에게

말로는 하나하나 설명하기 힘든 도면을 보고해야 하는 경우가 있죠.

그럴 때는, 캐드파일을 인쇄물로 출력해서 보여주거나,

캐드파일 자체를 누구나 확인 가능한 PDF파일로 전환하여 보내주면 됩니다.



그런데, 오토캐드 도면을 인쇄물로 출력하다보면

선 또는 텍스트가 너무 얇거나 색이 흐려서 도면의 내용이 잘 보이지 않아

답답한 경우가 종종 있습니다.



그래서 오늘은, 오토캐드AutoCAD의 도면용 기본 인쇄 설정 방법과,캐드파일을 PDF 파일로

저장하는 방법에 대해서 정리해보겠습니다.

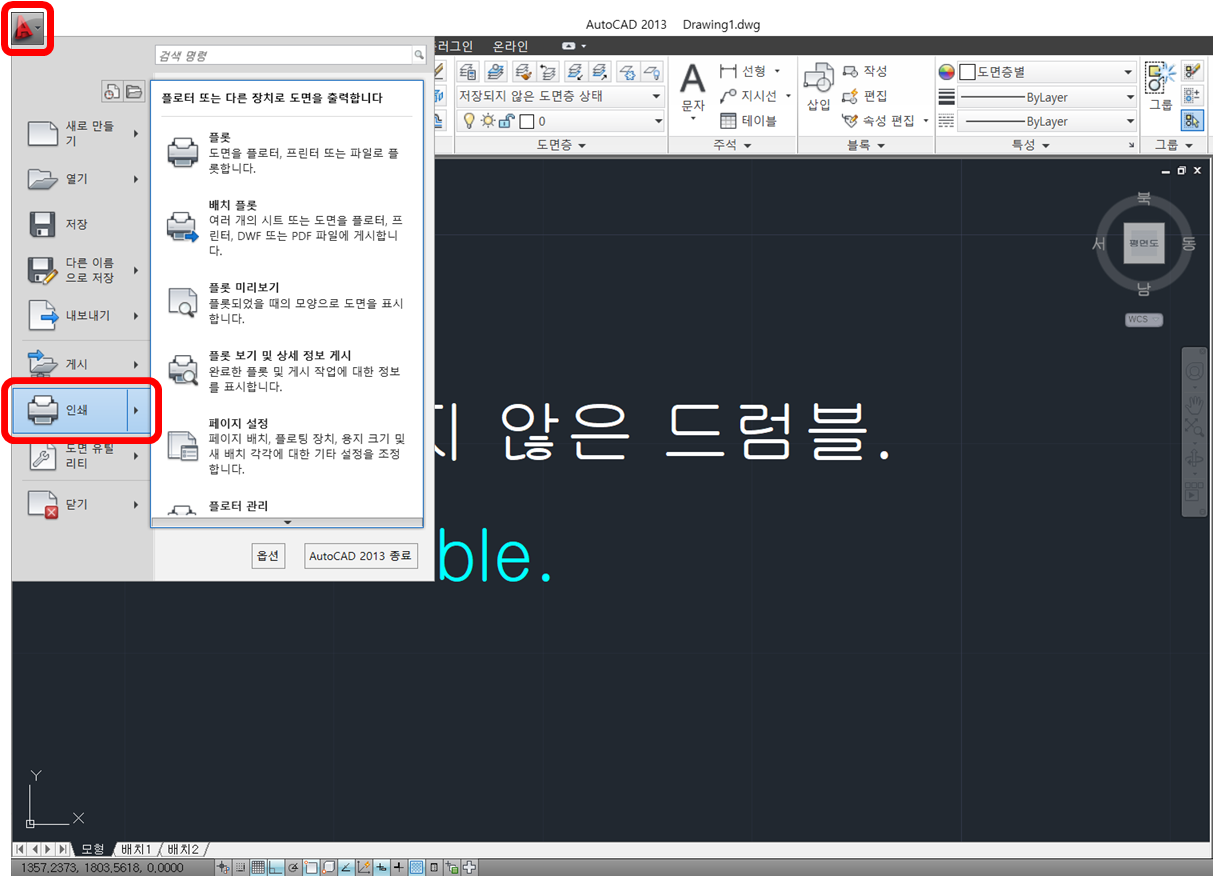

먼저 오토캐드 화면 좌측 상단에 오토캐드 마크로 된 옵션 탭을 누르고,

"인쇄"를 클릭합니다.

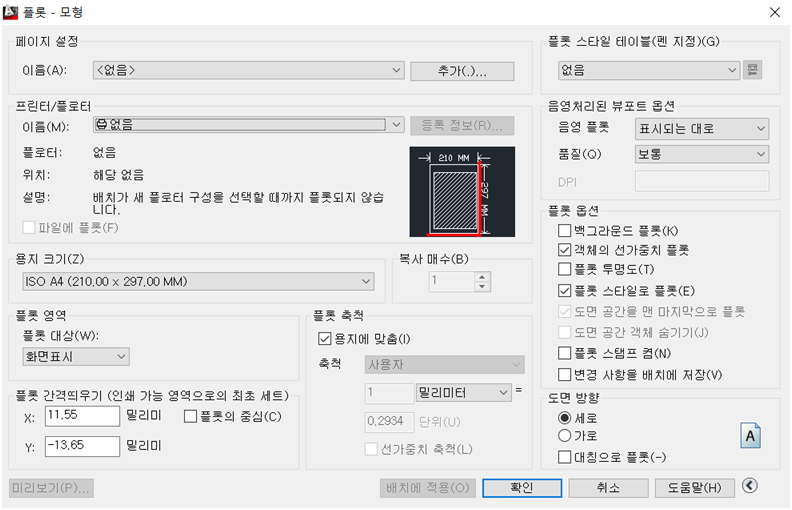

 그러면 다음과 같은 인쇄 옵션 창이 뜨죠.

단축키 "Ctrl+P"를 누르면 좀 더 간편하게 들어올 수 있습니다.

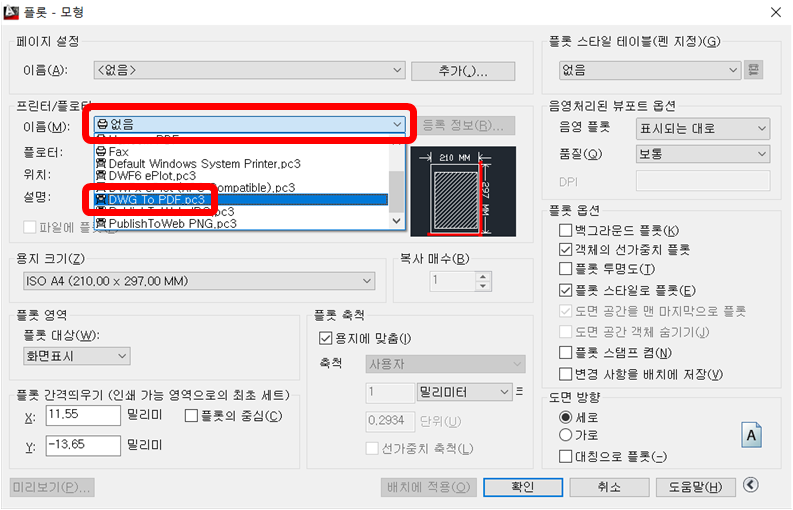

캐드파일을 종이로 인쇄하기 위해서는 "프린터/플로터" 항에서

이미 등록되어있을 "(자신의 프린터기 이름)"을 고르시면 되고,

캐드파일을 PDF 파일로 전환하기 위해서는 "DWG to PDF"를 골라줍니다.

이름이 직관적이죠.



이거면 PDF파일로 전환은 끝난 거나 마찬가지입니다만,

인쇄 옵션 창을 켠 김에 깔끔한 인쇄물을 얻을 수 있는 세팅도 같이 보겠습니다.

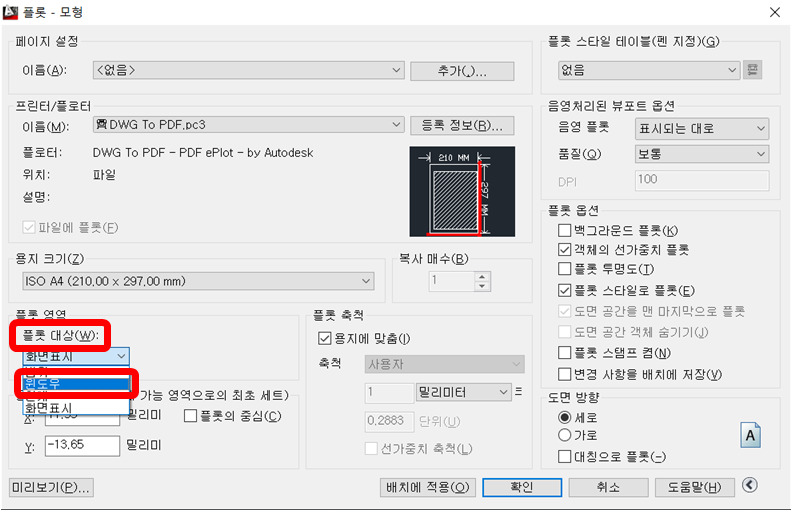

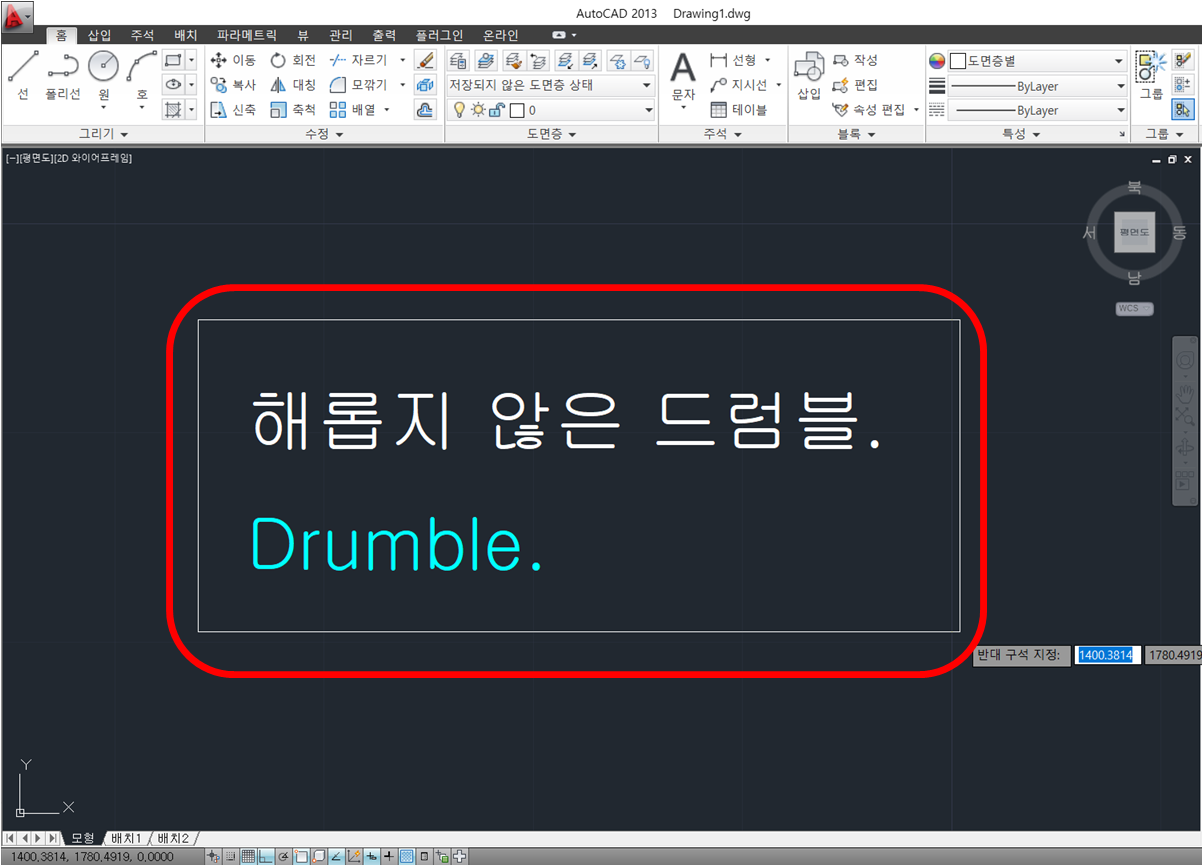

'플롯 대상'란에서 "윈도우"를 고르면 캐드 작업화면에서 일정 영역을 드래그하여

인쇄 영역을 직접 설정할 수 있습니다.

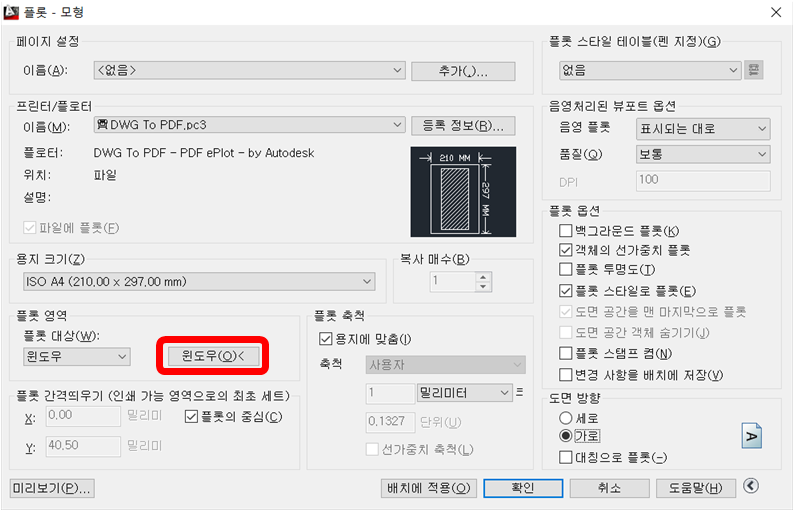

인쇄영역을 지정했다면,

'플롯 스타일 테이블'란으로 갑시다.

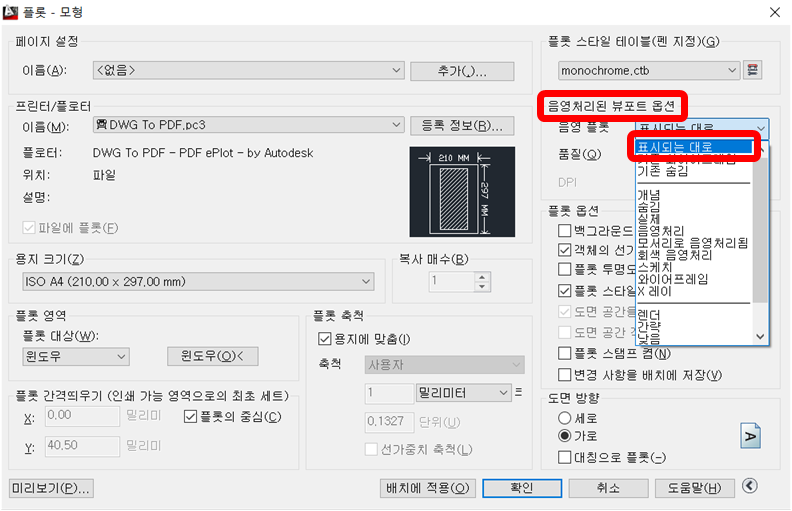

"monochrome"을 고르고,

'음영 플롯'에서 "표시되는 대로"를 골라줍니다.

다른 것들 대부분 테스트해봤는데, 개인적으로는

이 "monochrome"과 "표시되는 대로"의 조합이 도면 가독성에 가장 적절했습니다.

도면 외에 다른 자료들을 출력할 때에는 다른 조합이 좋을 수도 있으니,

참고만 해주세요!



이제 몇 가지 옵션만 더 만지면 인쇄 옵션 세팅 끝입니다.

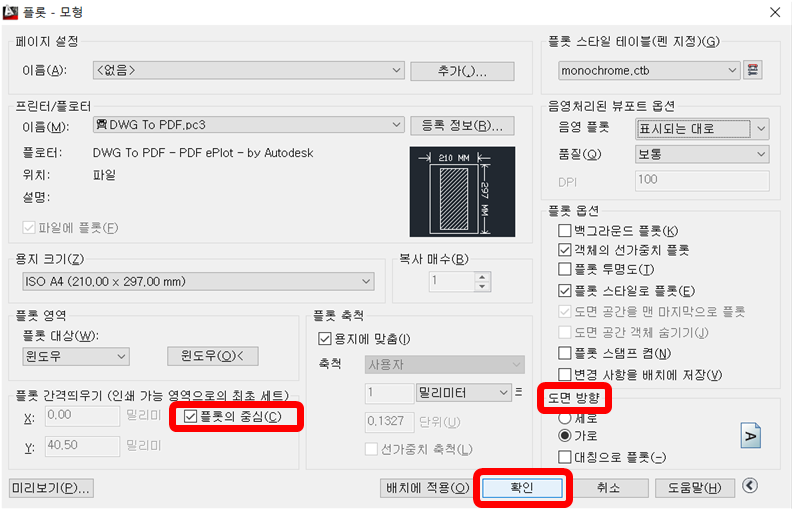

'플롯의 중심'으로 인쇄 내용이 용지의 정 중앙에 위치하도록 하고,

인쇄 내용에 맞게 '도면 방향'을 정합니다.

그리고 "확인"!

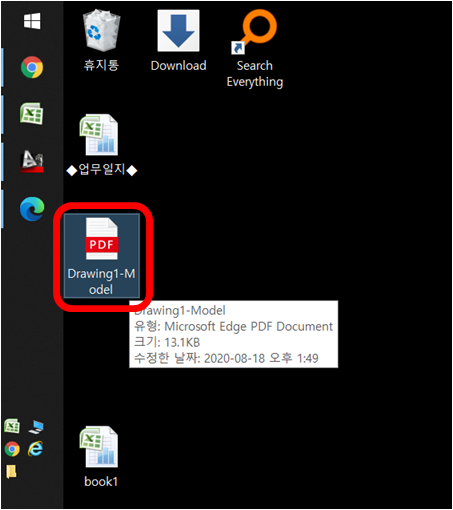

그러면 이렇게 PDF 파일로 변환된 모습을 볼 수 있습니다.



이것저것 테스트해보실 시간이 없어서 무작정 따라서 하실 분들께만 위 세팅을

오토캐드 인쇄 기본 세팅으로 추천드립니다.



그럼 이만!
